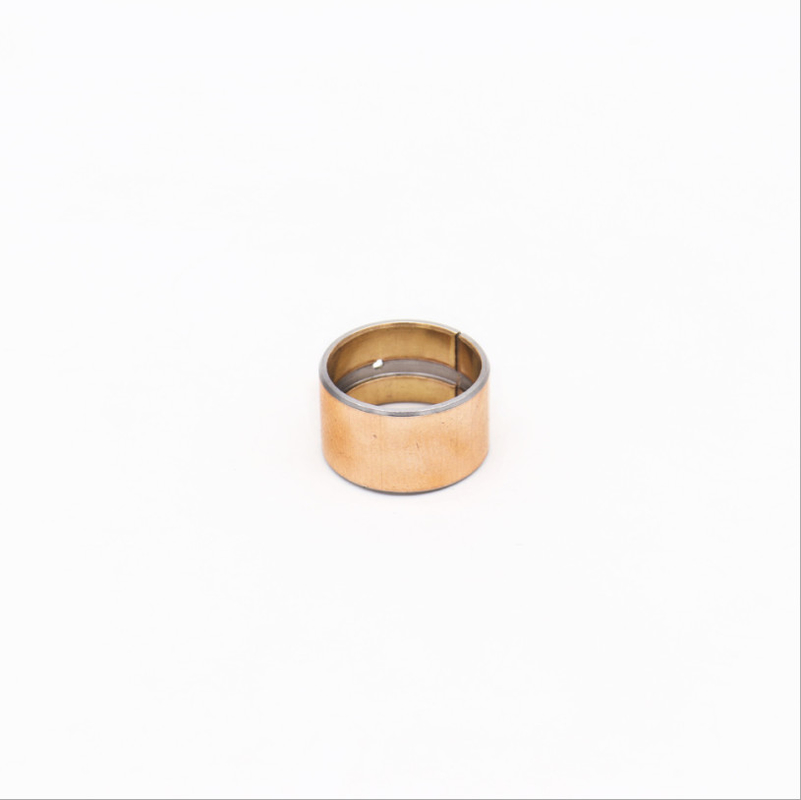

Jf800 गनमेटल कांस्य बाईमेटल असर झाड़ियों नाली डिजाइन

उत्पाद विवरण:

उत्पत्ति के प्लेस:	चीन
ब्रांड नाम:	TOB Bimetal Bearings
प्रमाणन:	ISO 16949

भुगतान & नौवहन नियमों:

न्यूनतम आदेश मात्रा:	बातचीत के जरिए
मूल्य:	negotiated
पैकेजिंग विवरण:	कार्टन या पैलेट
प्रसव के समय:	बातचीत के जरिए
भुगतान शर्तें:	टी/टी
आपूर्ति की क्षमता:	बातचीत के जरिए

संपर्क करें

विस्तृत उत्पाद विवरण

सामग्री:	बायमेटल, कांस्य / स्टील झाड़ी, स्टेनलेस स्टील, कार्बन स्टील या कांस्य समर्थन के साथ उपलब्ध है	तांबा:	स्टील समर्थित मिश्र धातु CuPb24Sn4, Bimetal
आवेदन:	कृषि मशीनरी, कृषि, यांत्रिक हैंडलिंग और उठाने के अनुप्रयोग	आकार:	शाही और मीट्रिक आकार, मानक आकार उपलब्ध
प्रकार:	बेलनाकार झाड़ियों जोर वाशर, स्ट्रिप्स या विशेष डिजाइन	पैकिंग:	निर्यात और आयात बाईमेटल बुशिंग अंतर्राष्ट्रीय कार्टन मानक:
प्रमाणन:	Bimetal Bush Material CuPb10Sn10、CuPb6Sn6Zn3 CuPb24Sn4...
हाई लाइट:	गनमेटल बाईमेटल असर झाड़ियों , नाली डिजाइन बाईमेटल असर झाड़ियों , CuPb24Sn4 द्वि धातु बियरिंग्स

Jf800 गनमेटल और ब्रॉन्ज बुश ग्रूव बुशिंग 3 मिमी की आईडी से 400 मिमी तक सभी तरह से उत्पादित किया जा सकता है।

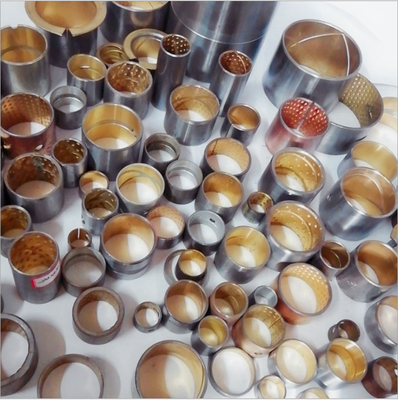

गनमेटल झाड़ियों और गनमेटल बुशिंग्स कांस्य झाड़ियों INCH SIZE BEARINGS

थोक अनुकूलित तेल नाली पीतल दस्ता झाड़ी

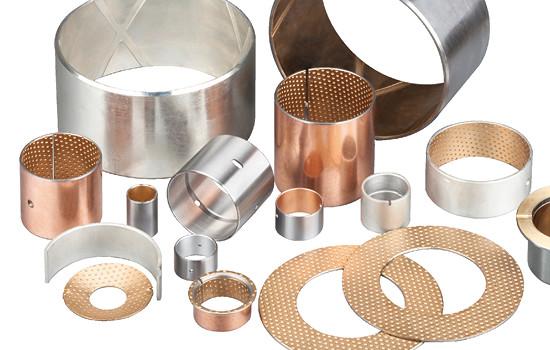

बाईमेटल बियरिंग्स बुशिंग्स,ऑयल होल डिज़ाइन, बाईमेटलबेलनाकार झाड़ियों, निकला हुआ किनारा बियरिंग्स, जोर वॉशर चीन से ऑर्डर करने के लिए बनाया गया।सामग्री (CuPb10Sn10, SAE-797, JIS-LBC3 कांस्य मिश्र धातु)

द्विधातु झाड़ियों के लिए तेल प्रॉकेट के प्रकार

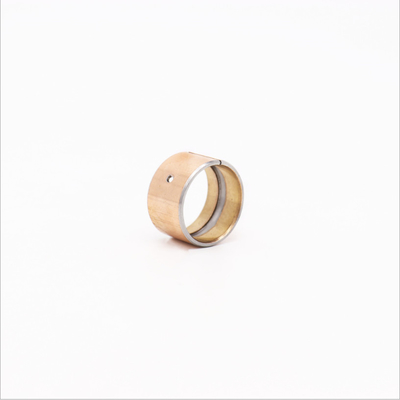

तेल छेद प्रपत्र

डायमंड फॉर्म

चिकना, कोई तेल जेब नहीं

तेल छेद डिजाइन करने के लिए आवश्यक है यदि द्विधातु झाड़ियों ने पर्याप्त रूप से चिकनाई की हो;निम्नलिखित तेल छेद डिजाइन की सिफारिश की जाती है, जो विशेष आवश्यकताओं के बिना द्विधातु श्रृंखला के लिए भी उपयुक्त है।
बुशिंग ओडी (डी)	14＞डी≤ 22	22＞डी 40	40＞डी ≤ 50	50＞डी 100	100＞डी ≤ 180
तेल छेद व्यास (मिमी)	3	4	5	6	7
बायमेटल बियरिंग्स ऑयल होल लोकेशन को स्प्लिट गैप और लोडिंग क्षेत्र से दूर रखना चाहिए, और तेल लेने के पक्ष में होना चाहिए।

बाईमेटेलिक बाउंड्री लुब्रिकेटेड बियरिंग्स, इंजन बियरिंग्स, झाड़ियों और थ्रस्ट वॉशर निर्माण।

सेल्फ लुब्रिकेटिंग बुशिंग के निर्माता - सेल्फ लुब्रिकेटिंग ग्रेफाइट बुश, सेल्फ लुब्रिकेटिंग बाईमेटल बुशिंग्स

द्विधातु सामग्री विशेषताएँ

सामग्री (CuPb10Sn10, SAE-797, JIS-LBC3 कांस्य मिश्र धातु) CuSn10Pb10 CC495K

रासायनिक संरचना द्रव्यमान /%
घन	एस.एन.	अली	फ़े	एम.एन.	नी	पंजाब	सी	पी	Zn
78.0-82.0	9.0-11.0	0.01	0.25	0.2	2	8.0-11.0	0.01	0.1	2

हम ग्राहकों की विशेष आवश्यकताओं और चित्रों के अनुसार सटीक तैयार भागों का उत्पादन कर सकते हैं।

Sintered SAE797 लेयर + स्टील बैकिंग + कॉपर प्लेटिंग / टिन-प्लेटिंग

JF800 बायमेटल बियरिंग्स स्टील और कॉपर मिश्र धातु उत्पाद हैं जिनमें मैट्रिक्स सामग्री और sintered के रूप में कम कार्बन स्टील प्लेट होती हैCuPb10Sn10याCuSn6Zn6Pb3सतह पर।बिमेटलाल टी सबसे मजबूत एक, भारी वाहन संतुलन पुल झाड़ी, गैसकेट की एक डबल मिश्र धातु असर क्षमता है;बुलडोजर का गुलाम पहिया;ऑटोमोटिव स्टील बुशिंग, सभी इस उत्पाद में उपयोग किए जाते हैं।यह व्यापक रूप से इस्तेमाल किया जाने वाला उच्च-लोड कम-गति स्लाइडिंग असर है।

द्विधातु असर डिजाइन

हम विभिन्न प्रकार के तांबे मिश्र धातु सतह प्रसंस्करण की परिचालन स्थितियों के अनुसार बाईमेटल बीयरिंग डिजाइन कर सकते हैंतेल टैंक, तेल छेद, छेद, आदि, के अनुरूप करने के लिए कड़ी मेहनत या अवसर जाना जारी नहीं रख सकते।सेकेंडरी सिंटरिंग और सेकेंडरी एक्सट्रूज़न द्वारा अच्छी बॉन्डिंग स्ट्रेंथ और इष्टतम असर क्षमता प्राप्त की जा सकती है।

द्विधातु झाड़ियों के लिए तेल खांचे के प्रकार

bimetal bushing oil tank oil holes

बायमेटल बुशिंग्स (स्लिट और क्लिंच) के लिए बट जियोंट्स के प्रकार बायमेटल बियरिंग्स बुशिंग्स बकल फॉर्म

bimetal bushing buckle

ग्रेफाइट बुशिंग बियरिंग्स का तकनीकी डाटा

अधिकतम गतिशील भार		140 पी एन / मिमी²	अधिकतम तापमान डिग्री सेल्सियस	ग्रीस स्नेहन	150 डिग्री सेल्सियस
अधिकतम रैखिक वेग	ग्रीस स्नेहन	2.5Vm / s	अधिकतम तापमान डिग्री सेल्सियस	द्रव स्नेहन	250 डिग्री सेल्सियस
मैक्स पीवी		2.8N / मिमी²।एमएस	धुरी के व्यास का मिलान करें	एचआरसी	53
μ		0.05~0.15	धुरी के व्यास का मिलान करें	आरए	0.16 ~ 0.63
अधिकतम रैखिक वेग	द्रव स्नेहन	10	मिश्र धातु परत कठोरता		80~120
मैक्स पीवी		10	तापीय चालकता का गुणांक		47W / एमके
μ		0.04 ~ 0.12	रैखिक विस्तार गुणांक (अक्षीय)		18×10-6/क

इनर होल मशीनिंग और बाईमेटल बियरिंग्स के लिए गैर-मशीनिंग के बीच मोटाई सहिष्णुता

सामान्य मोटाई	श्रृंखला बी की सहनशीलता (गैर-मशीनी योग्य)	श्रृंखला सी की सहनशीलता (गैर-मशीनी योग्य)
1.0	-0.025	+0.25 +0.15
2.0	-0.030	+0.25 +0.15
2.5	-0.035	+0.25 +0.15
3.0	-0.040	+0.30 +0.15
3.5	-0.045	+0.30 +0.15
3.5	-0.050	+0.30 +0.15

हम आपके लिए बाईमेटल बुशिंग बेयरिंग समाधान हल कर सकते हैं।

मिश्र धातु अस्तर सामग्री के साथ स्टील स्ट्रिप्स से द्वि-धातु झाड़ी का निर्माण होता है।मिश्र धातु लाइन वाली सतह को विभिन्न अनुप्रयोगों के अनुसार तेल के खांचे, छेद, गठित इंडेंटेशन आदि को मशीनीकृत किया जा सकता है।यह उच्च भार, कम गति दोलन और रोटेशन आंदोलन के लिए उपयुक्त है।
